تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HETECH
إصدار الشهادات: ISO9001,ISO14001,ISO13485,IATF16949
رقم الموديل: HC043TE30029-B03V01
شروط الدفع والشحن
الحد الأدنى لكمية: 100PCS
وقت التسليم: 4-6 اسابيع
شروط الدفع: T/T
القدرة على العرض: 50 ألف / شهر
P/n: |
HC043TE30029-B03V01 |
الحجم: |
4.3 بوصة (تن) |
نوع العرض: |
(تينيسي) |
القرار: |
480 * 272 |
البعد المخطط: |
105.5 (عرض) * 67.2 (ارتفاع) * 2.9 (عرض) ملم |
المنطقة النشطة: |
95.04 (عرض) * 53.856 (ارتفاع) ملم |
السطوع: |
300 شمعة / م 2 |
واجهة: |
40pinRGB |
زاوية الرؤية: |
70/70/50/70 |
عملية درجة الحرارة.: |
-20 ~ 70 |
درجة حرارة التخزين: |
-20 ~ 70 |
نسبة التباين: |
500 |
نسبة العرض إلى الارتفاع16:9o: |
16:9 |
التطبيق: |
مقياس LCD، هاتف باب فيديو، قارئ بطاقة SD وكاميرا فحص خطوط الأنابيب |
P/n: |
HC043TE30029-B03V01 |
الحجم: |
4.3 بوصة (تن) |
نوع العرض: |
(تينيسي) |
القرار: |
480 * 272 |
البعد المخطط: |
105.5 (عرض) * 67.2 (ارتفاع) * 2.9 (عرض) ملم |
المنطقة النشطة: |
95.04 (عرض) * 53.856 (ارتفاع) ملم |
السطوع: |
300 شمعة / م 2 |
واجهة: |
40pinRGB |
زاوية الرؤية: |
70/70/50/70 |
عملية درجة الحرارة.: |
-20 ~ 70 |
درجة حرارة التخزين: |
-20 ~ 70 |
نسبة التباين: |
500 |
نسبة العرض إلى الارتفاع16:9o: |
16:9 |
التطبيق: |
مقياس LCD، هاتف باب فيديو، قارئ بطاقة SD وكاميرا فحص خطوط الأنابيب |

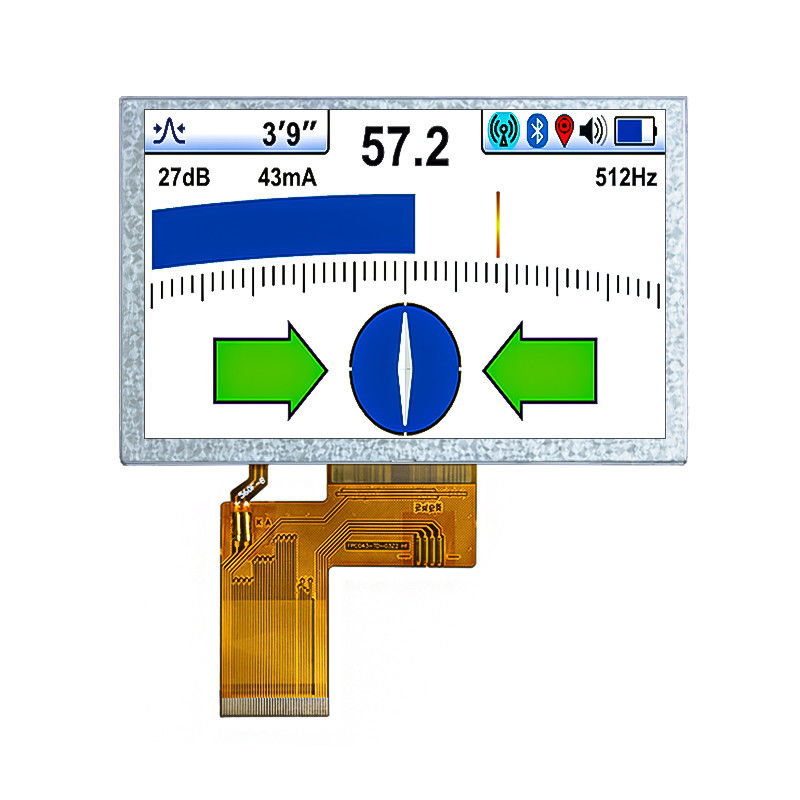

4.3 بوصة شاشة TFT عالية الوضوح مع 300 نيت ونسبة التباين 500: 1
وصف المنتج:
يتم تغطية HC043TE30029-B03V01 داخل إطار مضغوط من 105.50mm * 67.20mm * 2.90mm ، مع مساحة نشطة من 95.04mm * 53.85mm. حجمها الصغير 4.3 بوصة يجعلها مثالية لمقياس LCD ،هاتف باب فيديو، قارئ بطاقات SD وكاميرا فحص خطوط الأنابيب. يمتلك وضع عرض TN ، والذي له ميزة الأداء من سرعة استجابة سريعة للغاية.مع دقة 480*272 بكسل و سطوع 300 نيت، يعرض هذا الشاشة الصور والنص بدقة ووضوح. ونسبة التباين من 500: 1 تعزز أيضا عرض اللون في الشاشة. The interface of 40Pin RGB enables this module to achieve efficient data transmission with low power consumption and the operation temperature of -20℃ to 70℃ allows this display to run steadily in harsh environments.
المواصفات العامة:
| المبلغ |
HC043TE30029-B03V01
|
| الحجم | 4.3 بوصة |
| نوع العرض |
عادةً أبيض، قابل للإنتقال
|
| القرار | 480*272 |
| مقاس الخطوط العريضة ((ملم)) | 105.5 ((W)) * 67.2 ((H) * 2.9 ((T) ملم |
| المنطقة النشطة ((ملم) | 95.04 ((W) * 53.856 ((H) mm |
| السطوع ((cd/m2) | 300 |
| زاوية الرؤية ((L/R/T/B) | 70/70/50/70 |
| واجهة | 40pinRGB |
| درجة حرارة العملية | -20~70 |
| درجة حرارة ستورج | -20~70 |
| نسبة الجوانب | 16:9 |
| نسبة التباين | 500 |
| التطبيق | مقياس LCD، هاتف باب الفيديو، قارئ بطاقة SD وكاميرا فحص خطوط الأنابيب |
تعيين البين:
الخصائص الكهربائية
| البند | الرمز | MIN | النوع | ماكس | الوحدة | حالة الاختبار |
| فولتاج التغذية | Vf | - | 15.5 | - | V | إذا = 40mA |
| تيار التوريد | إذا | - | 40 | - | mA | - |
| وقت الحياة | - | 30000 | - | - | الساعات | إذا = 40mA |
رسومات المنتج:
سلسلة شاشات LCD من 4 إلى 4.3 بوصة:
|
4-4.3 بوصة مقاس شاشة LCD
|
|||||||||||
| تذكير دافئ: إذا كانت النماذج المدرجة أدناه لا يمكن أن تلبي متطلباتك، يمكن تخصيصها وفقا لمتطلباتك المحددة ولكن لا تقتصر على LCM،RTP،CTP،board.driver.etc. | |||||||||||
| لا، لا، لا | الحجم | الجزء رقم | نوع شاشة LCD | القرار | مقياس الخطوط العريضة | المنطقة النشطة | واجهة | نسبة التباين | السطوع | درجة حرارة العمل | درجة حرارة التخزين |
| 1 | 4" | HC040I*30021-C82 | IPS | 480*480 | 74.66*76.54*2.15ملم | 71.856*70.176ملم | 40pinRGB | 800 | 300 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 2 | 4" | HC041IXA5030-F77 | IPS | 1280*640 | 106.9*61.9*2.9ملم | 92.544*46.272ملم | 40pinRGB | 1500 | 1500 | -40~105 درجة مئوية | -40~105 درجة مئوية |
| 3 | 4" | HC040I*30021-C82V.C | IPS | 480*480 | 86*86*37.5ملم | 71.856*70.176ملم | 40pinRGB | 800 | 250 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 4 | 4.3 | HC043TE20029-B58 | TN | 480*272 | 105.5*67.2*2.9ملم | 95.04*53.856ملم | 40pinRGB | 500 | 200 | -20~70 درجة مئوية | -30~70 درجة مئوية |
| 5 | 4.3 | HC043IG30029-D92 | IPS | 800*480 | 105.5*67.2*2.9ملم | 95.04*53.86ملم | 12pinSPI | 1200 | 300 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 6 | 4.3 | HC043IG30029-D92V.1 | IPS | 800*480 | 105.5*67.2*4.05ملم | 95.04 × 53.856ملم | 12pinSPI | 500 | 280 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 7 | 4.3 | HC043TE20029-B55 | TN | 480*272 | 105.5*67.2*2.9ملم | 95.04*53.86ملم | 40pinRGB | 500 | 200 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 8 | 4.3 | HC043TE30029-B03V01 | TN | 480*272 | 105.5*67.2*2.9ملم | 95.04*53.86ملم | 40pinRGB | 500 | 300 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 9 | 4.3 | HC043TE30029-B03V.C | TN | 480*272 | 105.5*67.2*4.5ملم | 95.04×53.856ملم | 40pinRGB | 500 | 300 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 10 | 4.3 | HC043TE45031-B03 | TN | 480*272 | 105.5*67.2*2.9ملم | 95.04*53.86ملم | 40pinRGB | 500 | 450 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 11 | 4.3 | HC043TE50029-B03 | TN | 480*272 | 105.5*67.2*2.9ملم | 95.04*53.86ملم | 40pinRGB | 500 | 500 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 12 | 4.3 | HC043TE50029-B03V02 | TN | 480*272 | 105.5*67.2*2.9ملم | 95.04*53.86ملم | 40pinRGB | 500 | 500 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 13 | 4.3 | HC043TE80031-B80 | TN | 480*272 | 105.5*67.2*2.9ملم | 95.04*53.86ملم | 40pinRGB | 500 | 800 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 14 | 4.3 | HC043TE78040-B80 | TN | 480*272 | 105.5*67.2*4.0ملم | 95.04*53.868mm | 40pinRGB | 500 | 780 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 15 | 4.3 | HC043IE30031-B80 | IPS | 480*272 | 105.5*67.2*3.0ملم | 95.04*53.856ملم | 40pinRGB | 800 | 300 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 16 | 4.3 | HC043TE30040-B80V.1 | TN | 480*272 | 105.5*67.2*4.05ملم | 95.04×53.856ملم | 40pinRGB | 500 | 200 | -20~70 درجة مئوية | -20~70 درجة مئوية |
| 17 | 4.3 | HC043TE40040-A46V1 | TN | 480*272 | 104.7×66.4×4ملم | 95.04×53.856ملم | 40pinRGB | 500 | 400 | -20~70 درجة مئوية | --20~70 درجة مئوية |
| 18 | 4.3 | HC043IG80030-B56 | IPS | 800*480 | 105.5*67.2*3.0ملم | 95.04*53.856ملم | 40pinRGB | 800 | 800 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 19 | 4.3 | HC043IE40029-F47 | IPS | 480*272 | 105.5*67.2*2.9ملم | 95.04*53.86ملم | 40pinRGB | 800 | 400 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 20 | 4.3 | HC043IE50029-D65 | IPS | 480*272 | 105.5*67.2*2.9ملم | 95.04*53.86ملم | 40pinRGB | 800 | 500 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 21 | 4.3 | HC043IE50029-D65V.C | IPS | 480*272 | 105.5*67.2*4.35ملم | 95.04*53.86ملم | 40pinRGB | 800 | 450 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 22 | 4.3 | HC043IEA0029-B03H | IPS | 480*272 | 105.5*67.2*2.9ملم | 95.04*53.86ملم | 40pinRGB | 800 | 1000 | -30 ~ 85°C | -30 ~ 85°C |
| 23 | 4.3 | HC043IG50029-D20 | IPS | 800*480 | 105.5*67.2*2.9ملم | 95.04*53.86ملم | 40pinRGB | 1200 | 500 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 24 | 4.3 | HC043IGA0029-D20H | IPS | 800*480 | 105.5*67.2*2.9ملم | 95.04*53.86ملم | 40pinRGB | 1200 | 1000 | -30~85 درجة مئوية | -30~85 درجة مئوية |
التخصيص:
الأسئلة الشائعة:
هل يمكنني الحصول على طلب عينة لجهاز العرض LCD
ج: نعم، ونحن نرحب طلب العينة لاختبار والتحقق من الجودة
س2: ماذا عن الوقت المحدد؟
أ:عادة 4 ~ 5 أيام لطلبات العينات إذا كانت البضائع موجودة في المخزون ، و 4 ~ 6 أسابيع للإنتاج الضخم (على أساس الكمية والمنتج).
س3: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن بواسطة DHL، UPS، FedEx.
كيفية إجراء طلب لشاشة LCD؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
س5: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم 1 سنة ضمان لمنتجاتنا.
س6: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ب.إلى جانب الأضرار الناجمة عن العوامل البشرية، في غضون عام واحد من بداية الشحن.
إذا كانت هناك شروط خاصة، سيتم إخطار فترة الضمان بشكل منفصل.
