تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HETECH
إصدار الشهادات: ISO9001,ISO14001,ISO13485,IATF16949
رقم الموديل: HC070TG25035-A93
شروط الدفع والشحن
الحد الأدنى لكمية: 100PCS
وقت التسليم: 4-6 اسابيع
شروط الدفع: T/T
القدرة على العرض: 50 ألف / شهر
P/n: |
HC070TG25035-A93 |
الحجم: |
7 "(تن) |
نوع العرض: |
(تينيسي) |
القرار: |
800 * 480 |
البعد المخطط: |
164.9 (عرض) * 100 (ارتفاع) * 3.45 (عرض) ملم |
المنطقة النشطة: |
154.08 (عرض) * 85.92 (ارتفاع) ملم |
السطوع: |
250 شمعة / م 2 |
واجهة: |
50pinRGB |
زاوية الرؤية: |
70/70/50/70 |
عملية درجة الحرارة.: |
-20 ~ 70 درجة مئوية |
درجة حرارة التخزين: |
-30 ~ 80 درجة |
نسبة التباين: |
500 |
نسبة العرض إلى الارتفاع16:9o: |
16:9 |
التطبيق: |
شاشة فيديو، ولوحة رقمية، واختبار سلامة الوبر بالموجات فوق الصوتية متعدد القنوات |
P/n: |
HC070TG25035-A93 |
الحجم: |
7 "(تن) |
نوع العرض: |
(تينيسي) |
القرار: |
800 * 480 |
البعد المخطط: |
164.9 (عرض) * 100 (ارتفاع) * 3.45 (عرض) ملم |
المنطقة النشطة: |
154.08 (عرض) * 85.92 (ارتفاع) ملم |
السطوع: |
250 شمعة / م 2 |
واجهة: |
50pinRGB |
زاوية الرؤية: |
70/70/50/70 |
عملية درجة الحرارة.: |
-20 ~ 70 درجة مئوية |
درجة حرارة التخزين: |
-30 ~ 80 درجة |
نسبة التباين: |
500 |
نسبة العرض إلى الارتفاع16:9o: |
16:9 |
التطبيق: |
شاشة فيديو، ولوحة رقمية، واختبار سلامة الوبر بالموجات فوق الصوتية متعدد القنوات |

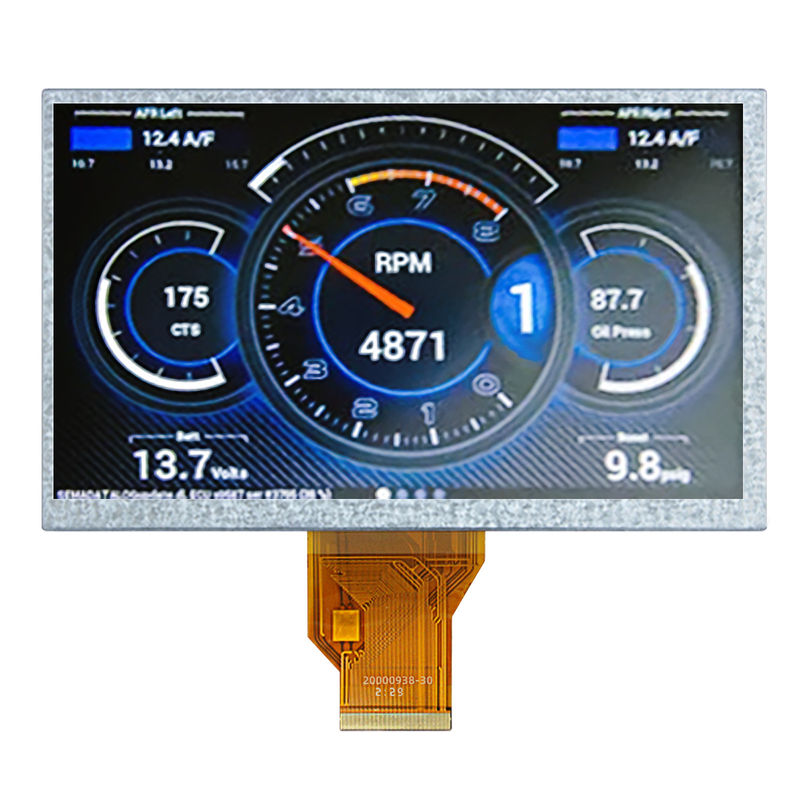

وصف المنتج:
HC070TG25035-A93 يمثل مثالًا على الجمع القوي بين التصميم العملي والابتكار. حجم الإطار المعتدل من 164.90mm * 100.00mm * 3.45 ملم ومساحة عرض الشاشة 7 بوصة تسمح لهذه الشاشة للعب دور مهم في مجالات التطبيق مثل شاشة الفيديو، والرقمية المخطط، ومختبر سلامة كومة الموجات فوق الصوتية متعددة القنوات. دقة 800 × 480 بكسل من هذا الشاشة شائعة جدا في السوق، وتأثير الشاشة واضحة وشخصية.مع إضاءة خلفية 250 نيت ونسبة تباين 500:1، توفر هذه الشاشة للمستخدمين تجربة بصرية مريحة. وبسبب درجات حرارة تشغيلها من -20 درجة مئوية إلى 70 درجة مئوية ، يمكن استخدام هذه الشاشة في درجة حرارة منخفضة أو عالية. بالإضافة إلى ذلك ، يمكن استخدام هذه الشاشة في جميع أنحاء العالم.HC070TG25035-A93 لديها واجهة من 50pin RGB والتي هي قادرة على نقل البيانات بكفاءة.
المواصفات العامة:
| المبلغ |
HC070TG25035-A93
|
| الحجم | 7 بوصات |
| نوع العرض |
عادةً أبيضناقلة
|
| القرار | 800*480 |
| مقاس الخطوط العريضة ((ملم)) | 164.9 ((W)) * 100 ((H) * 3.45 ((T) ملم |
| المنطقة النشطة ((ملم) | 154.08 ((W) * 85.92 ((H) mm |
| السطوع ((cd/m2) | 250 |
| زاوية الرؤية ((L/R/T/B) | 70/70/50/70 |
| واجهة | 50pinRGB |
| درجة حرارة العملية | -20~70 درجة مئوية |
| درجة حرارة ستورج | -30~80 درجة مئوية |
| نسبة الجوانب | 16:9 |
| نسبة التباين | 500 |
| التطبيق | شاشة فيديو، لوحة رقمية، ومختبر سلامة الكومة بالموجات فوق الصوتية متعددة القنوات |
تعيين البين:
ظروف قيادة الضوء الخلفي:
| البند | الرمز | MIN | النوع | ماكس | الوحدة | حالة الاختبار |
|
الجهد للضوء الخلفي LED
|
Vf | 8.7 | 9.3 | 9.9 | V | إذا = 120mA |
|
التيار للضوء الخلفي LED
|
إذا | - | 180 | 190 | mA | - |
|
مدة حياة المصابيح
|
- | 20000 | - | - | الساعات | إذا = 120mA |
رسومات المنتج:
سلسلة شاشات LCD من 7 بوصات:
|
أبعاد شاشة LCD 7 بوصات
|
|||||||||||
| تذكير دافئ: إذا كانت النماذج المدرجة أدناه لا يمكن أن تلبي متطلباتك، يمكن تخصيصها وفقا لمتطلباتك المحددة ولكن لا تقتصر على LCM،RTP،CTP،board.driver.etc. | |||||||||||
| لا، لا، لا | الحجم | الجزء رقم | نوع شاشة LCD | القرار | مقياس الخطوط العريضة | المنطقة النشطة | واجهة | نسبة التباين | السطوع | درجة حرارة العمل | درجة حرارة التخزين |
| 1 | 7" | HC070TG25035-B78 | TN | 800*480 | 164.9*100*3.5ملم | 154.08*85.92ملم | 50pinRGB | 500 | 250 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 2 | 7" | HC070TG25035-B78V.C | TN | 800*480 | 164.9*100*5.9ملم | 154.08 * 85.92ملم | 50pinRGB | 500 | 250 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 3 | 7" | HC070TG25035-A93 | TN | 800*480 | 164.9*100*345ملم | 154.08 * 85.92ملم | 50pinRGB | 500 | 250 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 4 | 7" | HC070TG25051- 81V01 | TN | 800*480 | 164.9*100*51ملم | 154.08 * 85.92ملم | 50pinRGB | 500 | 250 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 5 | 7" | HC070TG35057-C04V01 | TN | 800*480 | 164.9*100*57ملم | 154.08 * 85.92ملم | 50pinRGB | 500 | 350 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 6 | 7" | HC070TG45057- 22V01 | TN | 800*480 | 164.9*100*57ملم | 154.08 * 85.92ملم | 50pinRGB | 500 | 450 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 7 | 7" | HC070TG45057-C41 | TN | 800*480 | 164.9*100*57ملم | 154.08 * 85.92ملم | 50pinRGB | 500 | 450 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 8 | 7" | HC070TG45057-C93 | TN | 800*480 | 164.9*100*57ملم | 154.08 * 85.92ملم | 50pinRGB | 500 | 450 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 9 | 7" | HC070TG80057-B21V.1 | TN | 800*480 | 165*100*72ملم | 154.08 * 85.92ملم | 50pinRGB | 500 | 800 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 10 | 7" | HC070TGA0057-C41 | TN | 800*480 | 164.9*100*57ملم | 154.08 * 85.92ملم | 50pinRGB | 500 | 1000 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 11 | 7" | HC070TGA0057-D57 | TN | 800*480 | 164.9*100*57ملم | 154.08 * 85.92ملم | 50pinRGB | 500 | 1000 | -30-85 درجة مئوية | -30-85 درجة مئوية |
| 12 | 7" | HC070TGA0057-D57V.1 | TN | 800*480 | 164.9*100*76ملم | 154.08 * 85.92ملم | 50pinRGB | 500 | 1000 | -30-85 درجة مئوية | -30-85 درجة مئوية |
| 13 | 7" | HC070TGA5057-C41 | TN | 800*480 | 164.9*100*57ملم | 154.08 * 85.92ملم | 50pinRGB | 500 | 1000 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 14 | 7" | HC070TGB0057-C41 | TN | 800*480 | 164.9*100*57ملم | 154.08 * 85.92ملم | 50pinRGB | 500 | 2000 | -20~70 درجة مئوية | -30-80 درجة مئوية |
| 15 | 7" | HC070IK25035-B18V.C. | IPS | 1024*600 | 164.9*100*35ملم | 154.21*85.92ملم | 40pinLVDS | 800 | 250 | -20~70 درجة مئوية | -20~70 درجة مئوية |
| 16 | 7" | HC070IKA0057-F59 | IPS | 1024*600 | 222.77*120.11*755ملم | 154.21*85.92ملم | 40pinLVDS | 1000 | 1000 | -30~85 درجة مئوية | -30~85 درجة مئوية |
| 17 | 7" | HC070IKA0057-F59V.C. | IPS | 1024*600 | 222.77*120.11*755ملم | 154.21*8592ملم | 40pinLVDS | 1000 | 1000 | --30 ~ 85 درجة مئوية | --30~85 درجة مئوية |
| 18 | 7" | HC070IKA0057-E13 | IPS | 1024*600 | 164.9*100*561ملم | 154.21*8592ملم | 50pinRGB | 800 | 1000 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 19 | 7" | HC070IKA5057-D32 | IPS | 1024*600 | 164.9*100*54ملم | 154.21*8592ملم | 40pinLVDS | 1000 | 1500 | -30~80 درجة مئوية | -30~80 درجة مئوية |
| 20 | 7" | HC070IKA0057-F59 | IPS | 1024*600 | 222.77*120.11*755ملم | 154.21*8592ملم | 40pinLVDS | 1000 | 1000 | ...-30~85 درجة مئوية | --30~85 درجة مئوية |
| 21 | 7" | HC070TG50052-A65 | TN | 800*480 | 165*104.44*52ملم | 152.4*91.44ملم | 40pinRGB | 400 | 550 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 22 | 7" | HC070TG50052-A65V1 | TN | 800*480 | 165*104.44*66ملم | 152.4*91.44ملم | 40pinRGB | 400 | 450 | -20~70°C | -30~80 درجة مئوية |
| 23 | 7" | HC070IKA0035-D29V.C | IPS | 1024*600 | 165*104.00*62ملم | 154.21*8592ملم | 40pinLVDS | 1000 | 1000 | -20~70 درجة مئوية | -30~80 درجة مئوية |
| 24 | 7" | HC070IKA0057-B26H | IPS | 1024*600 | 164.9*100*57ملم | 154.21*8592ملم | 50pinRGB | 800 | 1000 | -30 ~ 85°C | -30 ~ 85°C |
| 25 | 7" | HC070IG30055-G6V.C. | IPS | 800*480 | 164.9*100*746ملم | 153.84*8563ملم | 50pinRGB | 1000 | 300 | -20~70°C | -30~80°C |
| 26 | 7" | HC070IK45057-B36V.C. | IPS | 1024*600 | 164.9*99.6*56ملم | 154.21*85.92ملم | 40pinRGB | 800 | 450 | -20~70°C | -30~80°C |
| 27 | 7" | HC070IK25035-B26 | IPS | 1024*600 | 164.86*99.96*35ملم | 154.21*85.92ملم | 50pinRGB | 800 | 330 | -20~60°C | -30 ~ 70°C |
| 28 | 7" | HC070IGA0072-F21 | IPS | 1200*1920 | 165.1*108.44*7.0ملم | 152.4*91.44ملم | 40pinRGB | 1000 | 1000 | -30 ~ 85°C | -30 ~ 85°C |
| 29 | 7" | HC070IK40035-B95V03 | IPS | 1024*600 | 164.90*100.00*3.5ملم | 154.21*85.92ملم | 20pinLVDS | 1000 | 400 | -20~70°C | -30~80°C |
| 30 | 7" | HC070IG50052-F19V.C. | IPS | 800*480 | 175.00*114.44*8.05ملم | 152.40*91.44ملم | 40pinLVDS | 1000 | 500 | -30 ~ 85°C | -30 ~ 85°C |
| 31 | 7" | HC070TG50057-F26 | TN | 800*480 | 164.90*100.00*5.61ملم | 153.84*85.63ملم | 60pinRGB | 500 | 500 | -20~70°C | -30~80°C |
| 32 | 7" | HC070TG60035-D36V.C. | TN | 800*480 | 178.60*111.64*5.45ملم | 154.08*85.92ملم | 40pinRGB | 500 | 600 | -20~70°C | -30~80°C |
| 33 | 7" | HC070IGA0055-G06 | IPS | 800*480 | 164.9*100*55ملم | 153.84*85.63ملم | 50pinRGB | 1000 | 1000 | -30 ~ 85°C | -30 ~ 85°C |
| 34 | 7" | HC070IZ30024-F83V.C. | IPS | 1200*1920 | 98.75*160.85*2.38ملم | 94.50*151.20ملم | 40pinMIPI | 900 | 300 | -20~70°C | -30~80°C |
| 35 | 7" | HC070IK25035-B18 | IPS | 1024*600 | 164.9*100*35ملم | 154.21*85.92ملم | 40pinLVDS | 1000 | 250 | -20~70°C | -20~70°C |
| 36 | 7" | HC070IK35026-C57 | IPS | 1024*600 | 163.8*97.0*2.6ملم | 154.21*85.92ملم | 30pinMIPI | 500 | 350 | -20~70°C | -20~70°C |
| 37 | 7" | HC070IK35026-C57 V.C. | IPS | 1024*600 | 163.8*97.0*2.6ملم | 154.21*85.92ملم | 30pinMIPI | 500 | 350 | -20~70°C | -20~70°C |
| 38 | 7" | HC070IK25035-B26V03 | IPS | 1024*600 | 164.86*99.96*3.5ملم | 154.21*85.92ملم | 50pinRGB | 800 | 500 | -20~60°C | -30 ~ 70°C |
| 39 | 7" | HC070IK35057-B26 | IPS | 1024*600 | 164.9*100*35ملم | 154.21*85.92ملم | 50pinRGB | 1000 | 250 | -20~70°C | -30~80°C |
| 40 | 7" | HC070IK40035-B95V02 | IPS | 1024*600 | 164.9*100*35ملم | 154.21*85.92ملم | 20pinLVDS | 1000 | 400 | -20~70°C | -20~70°C |
| 41 | 7" | HC070IK60035-B18 | IPS | 1024*600 | 164.9*100*35ملم | 154.21*85.92ملم | 40pinLVDS | 800 | 600 | -20~70°C | -20~70°C |
| 42 | 7" | HC070IK80035-B36 | IPS | 1024*600 | 164.9*100*35ملم | 154.21*85.92ملم | 40pinLVDS | 1000 | 400 | -20~70°C | -30~80°C |
| 43 | 7" | HC070IK65057-B36 | IPS | 1024*600 | 164.9*100*57ملم | 154.21*85.92ملم | 40pinLVDS | 800 | 650 | -20~70°C | -30~80°C |
| 44 | 7" | HC070IK65057-E13 | IPS | 1024*600 | 164.9*100*561ملم | 154.21*85.92ملم | 50pinRGB | 800 | 650 | -20~70°C | -30~80°C |
| 45 | 7" | HC070IKA0057-B26 | IPS | 1024*600 | 164.9*100*57ملم | 154.21*85.92ملم | 50pinRGB | 1000 | 1000 | -30 ~ 85°C | -30 ~ 85°C |
| 46 | 7" | HC070IKA0057-D32 | IPS | 1024*600 | 164.9*100*54ملم | 154.21*85.92ملم | 40pinLVDS | 1000 | 1000 | -30 ~ 85°C | -30 ~ 85°C |
| 47 | 7" | HC070IY30025-C18 | IPS | 800*1280 | 103.46*162.03*255ملم | 94.2*150.72ملم | 40pinMIPI | 800 | 300 | -20~70°C | -30~80°C |
| 48 | 7" | HC070IK25035-B18 V.C. | IPS | 1024*600 | 164.9*100*62ملم | 154.21*85.92ملم | 40pinLVDS | 800 | 250 | -20~70°C | -30~80°C |
| 49 | 7" | HC070IZ30024-F83 | IPS | 1200*1920 | 98.75*160.85*238ملم | 94.5*151.20ملم | 40pinMIPI | 900 | 300 | -20~70°C | -30~80 درجة مئوية |
| 50 | 7" | HC070TG25035-A94 | TN | 800*480 | 164.9*100*35ملم | 154.08*85.92ملم | 50pinRGB | 800 | 250 | -20~70°C | -30~80°C |
| 51 | 7" | HC070TG25035-B78 | TN | 800*480 | 164.9*100*35ملم | 154.08*85.92ملم | 50pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 52 | 7" | HC070TG25035-D68 | TN | 800*480 | 164.9*100*35ملم | 154.08*85.92ملم | 50pinRGB | 800 | 250 | -20~70°C | -30~80°C |
| 53 | 7" | HC070TG35052-A63 | TN | 800*480 | 165*104.44*5.2ملم | 152.4*91.44ملم | 40pinRGB | 400 | 350 | -20~70°C | -30~80°C |
| 54 | 7" | HC070TG35052-A65 | TN | 800*480 | 165*104.44*5.2ملم | 152.4*91.44ملم | 40pinRGB | 1000 | 500 | -20~70°C | -30~80°C |
| 55 | 7" | HC070TG25051-05 | TN | 800*480 | 164.9*100*51ملم | 154.08*85.92ملم | 50pinRGB | 800 | 250 | -20~70°C | -30~80°C |
| 56 | 7" | HC070TG45057-21 | TN | 800*480 | 164.9*100*57ملم | 154.08*85.92ملم | 50pinRGB | 500 | 450 | -20~70°C | -30~80°C |
| 57 | 7" | HC070TG45057-21V1 | TN | 800*480 | 164.90*100.00*7.10ملم | 154.08*85.92ملم | 50pinRGB | 500 | 350 | -20~70°C | -30~80°C |
| 58 | 7" | HC070TG45057-21V.CV01 | TN | 800*480 | 177.70*112.70*7.35ملم | 154.08*85.92ملم | 50pinRGB | 500 | 350 | -20~70°C | -30~80°C |
| 59 | 7" | HC070TG45057-22 | TN | 800*480 | 164.9*100*57ملم | 154.08*85.92ملم | 50pinRGB | 500 | 450 | -20~70°C | -30~80°C |
| 60 | 7" | HC070TG70057-D47 | TN | 800*480 | 164.9*100*57ملم | 154.08*85.92ملم | 40pinRGB | 800 | 700 | -20~70°C | -20~70°C |
| 61 | 7" | HC070TGA0057-D05V02 | TN | 800*480 | 164.9*100*57ملم | 154.08*85.92ملم | 40pinRGB | 800 | 1000 | -20~70°C | -30~80°C |
| 62 | 7" | HC070TGA0057-D05V01H | TN | 800*480 | 165*100*57ملم | 154.08*85.92ملم | 50pinRGB | 500 | 1000 | -30 ~ 85°C | -30 ~ 85°C |
التخصيص:
الأسئلة الشائعة:
هل يمكنني الحصول على طلب عينة لجهاز العرض LCD
ج: نعم، ونحن نرحب طلب العينة لاختبار والتحقق من الجودة
س2: ماذا عن الوقت المحدد؟
أ:عادة 4 ~ 5 أيام لطلبات العينات إذا كانت البضائع موجودة في المخزون ، و 4 ~ 6 أسابيع للإنتاج الضخم (على أساس الكمية والمنتج).
س3: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن بواسطة DHL، UPS، FedEx.
كيفية إجراء طلب لشاشة LCD؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
س5: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم 1 سنة ضمان لمنتجاتنا.
س6: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ب.إلى جانب الأضرار الناجمة عن العوامل البشرية، في غضون عام واحد من بداية الشحن.
إذا كانت هناك شروط خاصة، سيتم إخطار فترة الضمان بشكل منفصل.
